Download Hyperterminal en geef
zelf SoAP Commands aan ons ILOG LAN
demo toestel
Met de Socket APplication Commands
( ASCII TCP ) kan U rechtstreeks vanuit uw eigen software applicatie ( of Labview,
SCADA enz..) communiceren met de iLOG toestellen en REALTIME data ophalen of instellingen wijzigen via GPRS of LAN
Bekijk de iLOG Real-Time metingen
via zijn ingebouwde Webserver.
Via het paswoordbeveiligde "Change Settings" kunnen diverse parameters gewijzigd worden
via zijn ingebouwde Webserver.
Via het paswoordbeveiligde "Change Settings" kunnen diverse parameters gewijzigd worden

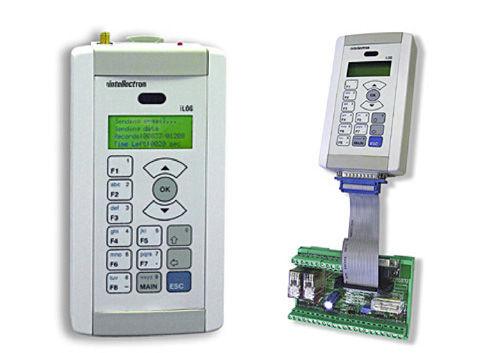

iLOG-Plus Real Time Unit
+ DataLogger + Alarm
4 + 2 + 2 kanaals *
uitbreidbaar tot 16 + 16 + 8 kanalen
verzending van de meetgegevens per email / ftp
+ DataLogger + Alarm
4 + 2 + 2 kanaals *
uitbreidbaar tot 16 + 16 + 8 kanalen
verzending van de meetgegevens per email / ftp
4 analoge ingangen, uitbreidbaar tot 16 :
0-1Volt, mA, digitale temperatuursondes, PT100...
4 digitale ingangen, uitbreidbaar tot 16 digitale ingangen,
waarvan 2 instelbaar als digitale (totaal)tellers.
Binnekort extra tellermodules
2 (+6 in optie) digitale uitgangen (relais) :
Keuze uit afstandsbediend of gestuurd door het systeem ( alarm)
Geheugencapaciteit : 40.000 metingen op alle kanalen
Bij 1 meting per 15 minuten voldoende voor een heel jaar.
Cyclisch of wissen na elke datatransfer
Stuurt periodiek de laatste metingen via FTP/Email
4 Alarmdrempels per kanaal : verzendt bij Alarm Email(s) en/of SMS
( iLOG GSM of iLOG LAN/EDM met gsmmodem)
0-1Volt, mA, digitale temperatuursondes, PT100...
4 digitale ingangen, uitbreidbaar tot 16 digitale ingangen,
waarvan 2 instelbaar als digitale (totaal)tellers.
Binnekort extra tellermodules
2 (+6 in optie) digitale uitgangen (relais) :
Keuze uit afstandsbediend of gestuurd door het systeem ( alarm)
Geheugencapaciteit : 40.000 metingen op alle kanalen
Bij 1 meting per 15 minuten voldoende voor een heel jaar.
Cyclisch of wissen na elke datatransfer
Stuurt periodiek de laatste metingen via FTP/Email
4 Alarmdrempels per kanaal : verzendt bij Alarm Email(s) en/of SMS
( iLOG GSM of iLOG LAN/EDM met gsmmodem)

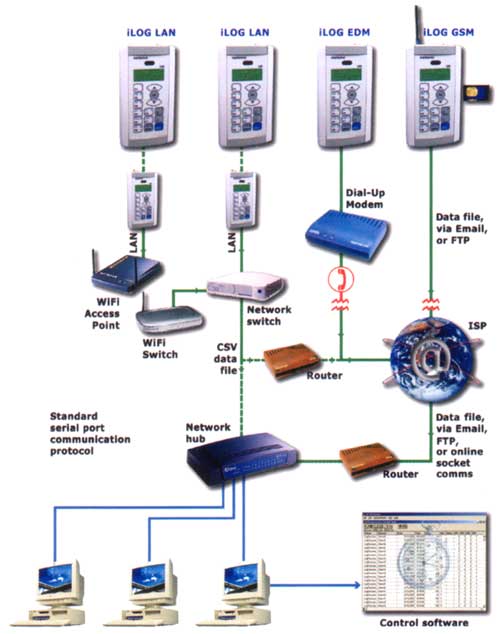

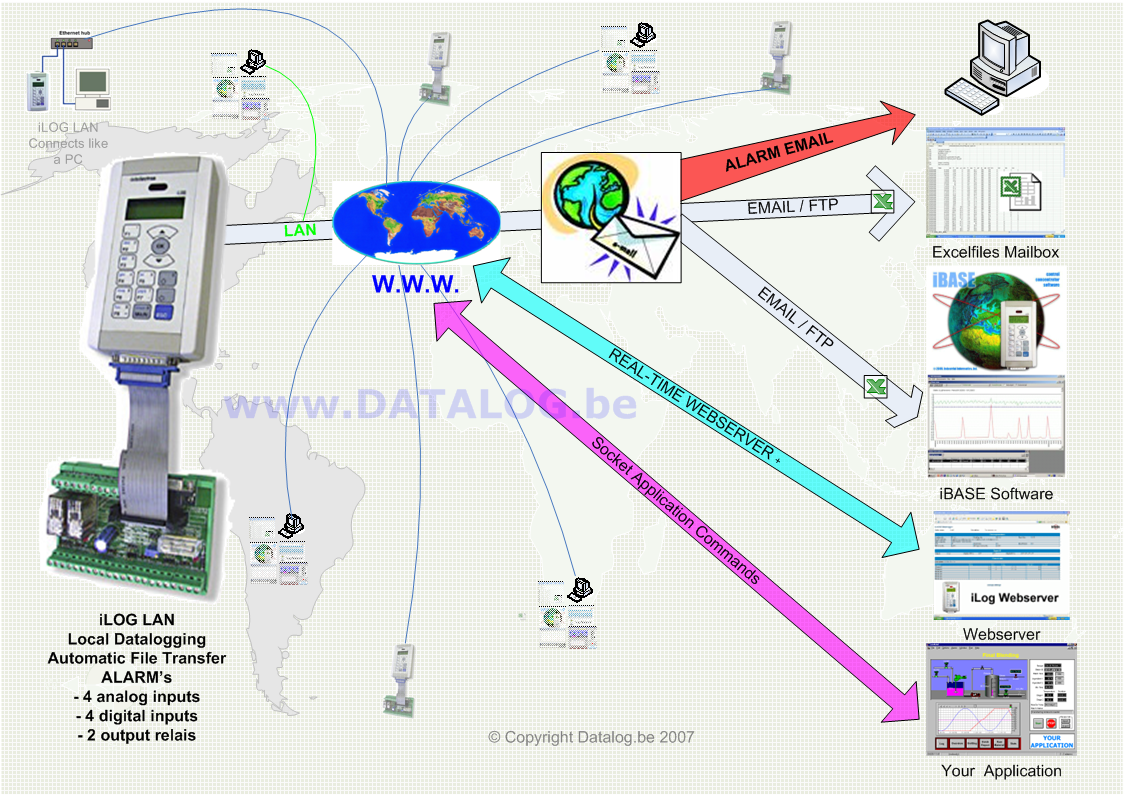

iLOG LAN : Werking
|
© Copyright: DataLog.be 2007
NIEUW !!!
iLOG Plus ENERGIE
LOGGER
lees meer..
iLOG Plus ENERGIE
LOGGER
lees meer..
Lees meer over de diverse types : klik hieronder...
DataLog.be
Brusselsesteenweg 158
9300 Aalst, Belgium
Tel : +32 (0)473-325.882
Fax : +32 (0)53-708.308
mail@datalog.be
Brusselsesteenweg 158
9300 Aalst, Belgium
Tel : +32 (0)473-325.882
Fax : +32 (0)53-708.308
mail@datalog.be

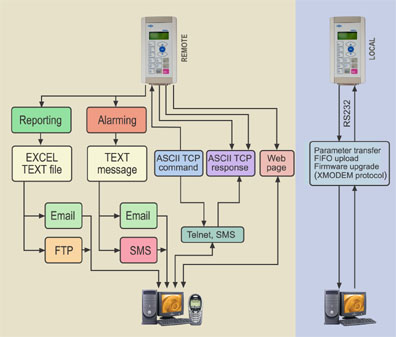

Drie van elkaar Onafhankelijke Communicatie mogelijkheden :
Eén : Meetbestanden in Excel periodiek
doorsturen naar Uw Pc's via Email of FTP,
Alarmtoestanden melden via Email of SMS
Twee : Korte ASCII TCP Commands verzenden
via Telnet of SMS en dadelijk antwoord krijgen
Drie : De ingebouwde Webpagina consulteren
Optionele Modules
(*)optional*
4 Differentiële Analoge Ingangen :
0-1Vdc ( of hoger via spanningsdeler)
0-20mA of 4-20mA
Pt-100 -50°C/+80°C ( 1mA Constant Current Source )
Maximum 3x GE-AI-4 aansluitbaar op 1 iLOG
0-1Vdc ( of hoger via spanningsdeler)
0-20mA of 4-20mA
Pt-100 -50°C/+80°C ( 1mA Constant Current Source )
Maximum 3x GE-AI-4 aansluitbaar op 1 iLOG
Configuratie :
- Lokaal via iLOG Klavier
- Lokaal Via PC ( iLOG Transporter Software)
- Op Afstand : iBase Software, SoAP, SMS
|
Specifications
|
|
|
|
|
Input Voltage :
|
9-30 Volt DC
|
Ethernet LAN
|
( iLOG LAN)
|
|
Input Current
|
40-200mA @ 12V DC
|
10BaseT
|
LAN Ethernet
|
|
Analog Inputs
|
4 to 16, 12 bit resolution
|
Protocols
|
TCP/IP, SMTP, FTP, HTTP
|
|
AI 1 & 2
and AI 6 - AI 16 (*)
|
4 wire RTD ( PT100 etc..)
0-1 V dc, (0)4-20mA
Digital Temperature Sensor
|
GSM Features
|
( iLOG GSM )
|
|
AI 3 & 4
|
0-1 V dc, (0)4-20mA
Digital Temperature Sensor
-40°C/+125°C
|
Output Power
|
Class 4 (2W at 850, 900 MHz)
Class 1 (1W at 1800, 1900
MHz)
|
|
Digital Inputs
|
4 to 16 , Pull, 100 Hz
|
GPRS
|
Support of PBCCH/PCCCH
|
|
Digital Inputs
DI 3 & DI 4
|
Each can be configurated as
digital counters/totalisers or
normal digital inputs
|
Coding Shemes
|
CS1 to CS4 Compliant with
SMG32 (R97) Full SMS
support
|
|
Digital Inputs
DI 1 & DI 2
and DI 6 - DI 16 (*)
|
Pull, 100 Hz
|
Interfaces
|
|
|
Digital Outputs
|
2 to 8 relais, 30V, 100mA,
N.O. User or System
|
RS-232 Port
|
9-pin dsub9
|
|
Keyboard
|
15 key, membrane
Operator PIN-code
|
GSM Antenna
|
SMA connector
|
|
Display
|
4 x 20 Alphanumeric, backlit
|
SIM card Holder
|
3V SIM cards in accordance
with GSM11.12 phase 2
|
|
Temperature
|
-10°C +55°C Operating
|
Power I/0
|
25 pin D-connector, flatcable
assembly to SCT-04 adaptor
|
|
Dimensions
|
154 x 84 x 38 mm
|
Datatransfer
|
Email - FTP - PC cable
SoAP Commands
|
|
Weight
|
250 gr
|
Realtime
|
Webserver - SMS -
SoAP Commands
|
|
Mounting
|
suspension element with
snap-in locking device
|
Memory
|
40.000 intervals
= all channels 1 year every 15 minutes
|
|
Serial Port 1
|
( iLOG EDM )
|
Serial Port 2
|
Optional Infrared Port
( all models )
|
|
Baudrate
|
9600 to 57600 bps
|
Baudrate
|
2400 to 38400 bps
|
|
Protocols
|
AT commands (Hayes AT,
GSM 07.07, GSM 07.05),
TCP/IP, SMTP, FTP, HTTP
|
Protocols
|
IrDA (IrLAP, IrLMP, IAS,
TinyTP, IrCOMM), XMODEM,
Hayes AT, GSM07.07 &
GSM07.05, full SMS support
|
|
Support
|
External Dialup & GSM
modem full SMS support
|
Option iLOG LAN :
|
GSM Modem for SMS Alarms
|
|
Maximum 6 GE Modules
|
ANALOGE INGANGEN
|
DIGITALE INGANGEN
|
DIGITALE UITGANGEN
|
|
iLOG Plus
|
4
|
4 (*)
|
2
|
|
+ 1 x GE-AI-4
|
8
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 2 x GE-AI-4
|
12
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 3 x GE-AI-4
|
16
|
Zie GE-DIO42
|
Zie GE-DIO42
|
|
+ 1 x GE-DI0-42
|
Zie GE-AI-4
|
8
|
4
|
|
+ 2 x GE-DI0-42
|
Zie GE-AI-4
|
12
|
6
|
|
+ 3 x GE-DI0-42
|
Zie GE-AI-4
|
16
|
8
|
|
|
(*) 2 Digitale Ingangen zijn
|
instelbaar als digitale Tellers
|
( Totaal of Count per Interval)
|
GE-AI-4 : ExtensieModule 4 Analoge Ingangen

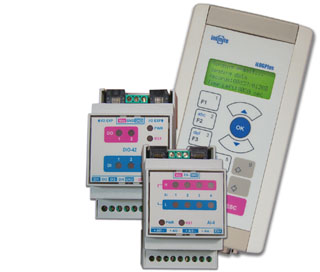

GE Uitbreidingsmodules :
GE-DIO-42 : ExtensieModule 4 Digitale Ingangen . + 2 Digitale Uitgangen ( 2 Relais)
4 Digitale Ingangen :
Puls, 0.2 Hz
2 Digitale uitgangen :
Relais N.O. / N.C. 250Vac 10Amp
Maximum 3 x GE-DIO-42 aansluitbaar op 1 iLOG
Puls, 0.2 Hz
2 Digitale uitgangen :
Relais N.O. / N.C. 250Vac 10Amp
Maximum 3 x GE-DIO-42 aansluitbaar op 1 iLOG
