iLOG Energy Datalogger :
Registratie
van het Energieverbruik
Registratie
van het Energieverbruik
kW
kJ
kcal
debiet
M3
Per ILOG kan het verbruikte vermogen van 2 volledige stroomkringen geregistreerd worden ( Integratie van True RMS spannigs- en stroommetingen):
Het reële verbruik wordt per uur - in KWh -
getotaliseerd en geregistreerd door de iLOG.

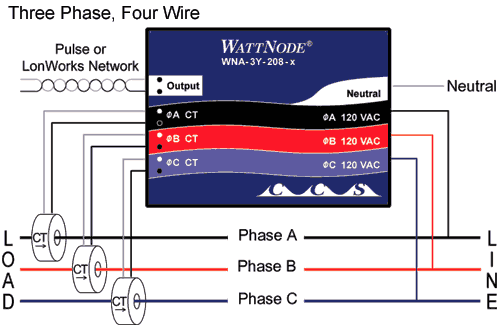

maximum 2 Wattnode modules :
Keuze uit 2, 3 of 4 draads

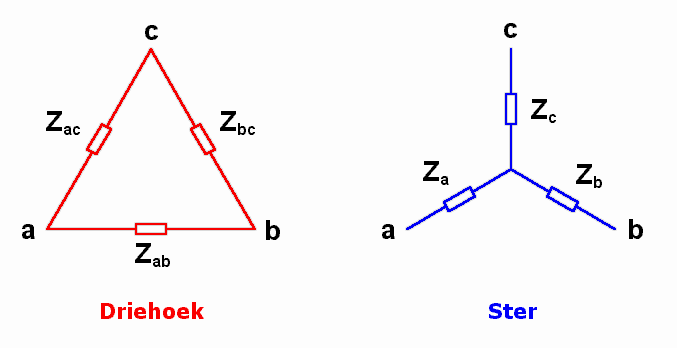

(mono, 2 fasen, ster, driehoek )
max 277 of 480Vac 50Hz
van 5A tot 3000A
Facturatie / Energiebeheer
Het reële verbruik wordt per uur - in KWh -
getotaliseerd en geregistreerd door de iLOG.
maximum 2 Wattnode modules :
Keuze uit 2, 3 of 4 draads
(mono, 2 fasen, ster, driehoek )
max 277 of 480Vac 50Hz
van 5A tot 3000A
Facturatie / Energiebeheer
kW
Stroomtranformatoren ( CT's) zijn leverbaar in verschillende types van 5 Amp tot 3000 Amp.
- 2 Digitale Telingangen :
Aansluiting van 2 Wattnode Impulsgevers Stroomverbruik
of 1 Wattnode module + 1 digitale (debiet)meter gas, water, verwarming...
of 2 digitale (debiet)meters.
of 1 Wattnode module + 1 digitale (debiet)meter gas, water, verwarming...
of 2 digitale (debiet)meters.
Water en Gas debietmeters voorzien van een digitale impulsgever
Gasdebietmeter met optische impulsgever
Waterdebietmeter met spaningsloos reed-contact
Maximum snelheid : 1500Hz. Registratie in reële eenheden : m³...
De INTEGRATIEFUNCTIE maakt het mogelijk om signalen afkomstig van o.a. analoge (4-20mA) debietmeters om te zetten in reële uurdebieten welke door de iLOG geregistreerd worden.
De iLOG scant elke seconde de actuele meetwaarde van de analoge ingang(en) verwerkt deze
tot een zeer nauwkeurig uurdebiet. Dit is een volwaardig alternatief voor digitale impulsmeters.
De meeste industriële debietmeters zijn van het analoge (4-20mA) type.
De INTEGRATIEFUNCTIE kan voor elk kanaal individueel ingesteld of uitgeschakeld worden
- 4 Analoge ingangen (*) met integratiefunctie:
De verschilende aansluitbare analoge sensoren vindt U op de pagina van de SCT-04 I/O Interface .
Aansluitbaar op de 4 analoge ingangen :
- (0)4-20mA, 0-2Vdc
- max 2 rechtstreeks aansluitbare RTD sensoren ( Pt100, PT1000, Thermokoppels, NTC, PTC, Diode, LDR... )
- max 4 rechtstreeks aansluitbare 2-draads digitale
temperatuursensoren ( -25°C/+105°C)
Aansluitbaar op de 4 analoge ingangen :
- (0)4-20mA, 0-2Vdc
- max 2 rechtstreeks aansluitbare RTD sensoren ( Pt100, PT1000, Thermokoppels, NTC, PTC, Diode, LDR... )
- max 4 rechtstreeks aansluitbare 2-draads digitale
temperatuursensoren ( -25°C/+105°C)
Op de verschillende temperatuurssensoren kan ook de integratiefunctie toegepast worden.
Zodoende bekomt men een calorimetrisch uurtotaal per sensor
Zodoende bekomt men een calorimetrisch uurtotaal per sensor
(*) De 4 analoge ingangen zullen in de nabije toekomst uitgebreid kunnen worden met extra analoge ingangen ( I/O modules aansluitbaar op de SCT-04 )
- 2 Digitale Alarmcontacten (*) :
Twee digitale ingangen kunnen als Alarmcontacten gebruikt worden:
- Instelbare Alarmvertraging
- Instelbaar als N.O. of N.C.
- Sturing mogelijk van de 2 aanwezige Digital output Relais
- Gehorodateerde Registratie ( zie pagina SCT-04 I/O interface )
- Alarm via Email en/of SMS
- Instelbare Alarmvertraging
- Instelbaar als N.O. of N.C.
- Sturing mogelijk van de 2 aanwezige Digital output Relais
- Gehorodateerde Registratie ( zie pagina SCT-04 I/O interface )
- Alarm via Email en/of SMS
- 2 Relais (digitale uitgangen) (*) :
(De 2 digitale ingangen kunnen uitgebreid worden met extra digitale ingangen ( I/O modules aansluitbaar op de SCT-04 ) max 16 digitale contacten
Twee digitale uitgangen sturen de 2 robuuste on-board relais, elk voorzien van een rode LED:
- Digital Outputs 1 en 2 ( DO1 & DO2 )
- Kunnen gestuurd worden door de iLOG ( Alarm ) of Afstandsbediend door de gebruiker
( via de Webserver, SoAP Commands, SMS )
- Gehorodateerde Registratie ( zie pagina SCT-04 I/O interface )
- Alarm via Email en/of SMS
- Digital Outputs 1 en 2 ( DO1 & DO2 )
- Kunnen gestuurd worden door de iLOG ( Alarm ) of Afstandsbediend door de gebruiker
( via de Webserver, SoAP Commands, SMS )
- Gehorodateerde Registratie ( zie pagina SCT-04 I/O interface )
- Alarm via Email en/of SMS
(*) De 2 digitale uitgangen kunnen uitgebreid worden tot 8 digitale uitgangen ( I/O modules aansluitbaar op de SCT-04 )

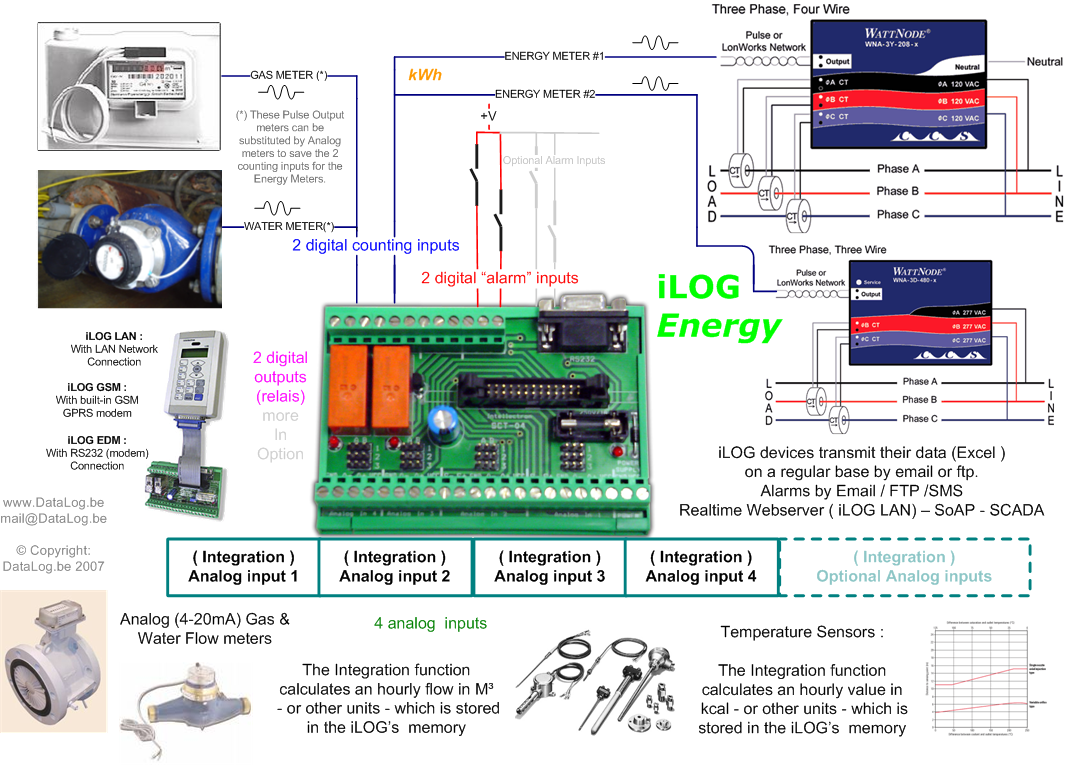

Ontvang via Email in Excel uw gedetailleerd Energieverbruik :
- 2x 4-draads AC stroomkringen
- 4 tot 46 analoge debietmetingen,
analoge metingen of
calorimetrisch verbruik
- 2 tot 16x alarmcontacten
- 2 tot 8x alarmrelais
- 4 tot 46 analoge debietmetingen,
analoge metingen of
calorimetrisch verbruik
- 2 tot 16x alarmcontacten
- 2 tot 8x alarmrelais
© Copyright: DataLog.be 2007
|
|
|
klik om deze afbeelding te vergroten
klik om deze afbeelding te vergroten
- Registratie :
De meetgegevens worden bv. elk kwartier weggeschreven naar een excelbestand.
Periodiek wordt dit excelbestand via email en/of FTP naar max 5 emailrecipiënten verzonden.
Optie iBase software :
De iBase software "plukt" iLog-emails van de mailservers, integreert het excelbestand op in een database per toestel en genereert "never-ending" evoluërende grafieken
De iBase software kan de data van 100-den iLogs beheren en visualiseren
Periodiek wordt dit excelbestand via email en/of FTP naar max 5 emailrecipiënten verzonden.
Optie iBase software :
De iBase software "plukt" iLog-emails van de mailservers, integreert het excelbestand op in een database per toestel en genereert "never-ending" evoluërende grafieken
De iBase software kan de data van 100-den iLogs beheren en visualiseren
