VL100do (Large)
VL100  Analoge Logger
8 kanaals
Spanning  - (0)4-20mA
VL100TFN1L VL100TFN2L

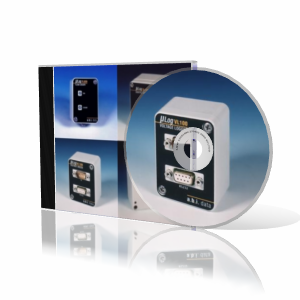

Software µLOgVL

Eenvoudige instelling
van de 8 Analoge ingangen 0/4-20mA :
CI8x20mA kabel + Standaard VL100 0-1Vdc

è LOW POINT : minimumwaarde  instellen
Komt overeen met 0 Vdc

è HIGH POINT : maximumwaarde instellen
Komt overeen met 1 Vdc

è Voorbeeld voor 0-20mA druksonde 0-10bar:
Low Point : 0 bar - High Point 10 bar - Unit : bar

è Voorbeeld voor 4-20mA druksonde 0-10bar:
Low Point :  10bar/4 = 2.5  High Point : 10bar
dus : Low Point = 0bar-2.5bar= -2.5bar ( = 0mA)
4mA zal een waarde van  0 bar geven
20mA zal een waarde van 10bar geven

è Voorbeeld voor 4-20mA pH sonde pH2-pH12
Low Point :  12-2=10     10/4 = 2.5    2-2.5= -0.5
dus : Low Point = -0.5pH ( = 0mA)
4mA zal een waarde van pH2 geven
20mA zal een waarde van pH12 geven
Low Point : -0.5  High Point : 12  Unit : pH

In de volgende tabel opgenomen voorbeelden :
è Voorbeeld voor 4-20mA pH sonde pH-2-pH16
Low Point :  16-(-2)=18     18/4 = 4.5    -2-4.5= -6.5
dus : Low Point = -6.5pH ( = 0mA)
4mA zal een waarde van pH-2 geven
20mA zal een waarde van pH16 geven
Low Point : -6.5  High Point : 16  Unit : pH

 è Voorbeeld voor "omgekeerde" 4-20mA pH sonde
pH16 (bij 4mA) en pH-2 (bij 20mA)
Low Point : -(- 2) -16=-18     18/4 = 4.5    16+4.5= 20.5
dus : Low Point = 20.5pH ( = 0mA)
4mA zal een waarde van pH16 geven
20mA zal een waarde van pH-2 geven
Low Point : 20.5  High Point : -2  Unit : pH

è Voorbeeld voor Pt1000  (-200°C / +100°C) met
4-20ma convertor waar 4mA =-200°C /20mA=+100°C
Low Point : 100-(-200)=300   300/4 =75  -200-75=-275
dus : Low Point = -275 °C ( = 0mA)
4mA zal een waarde van -200°C geven
20mA zal een waarde van +100°C geven
Low Point : -275  High Point : 100  Unit : °C

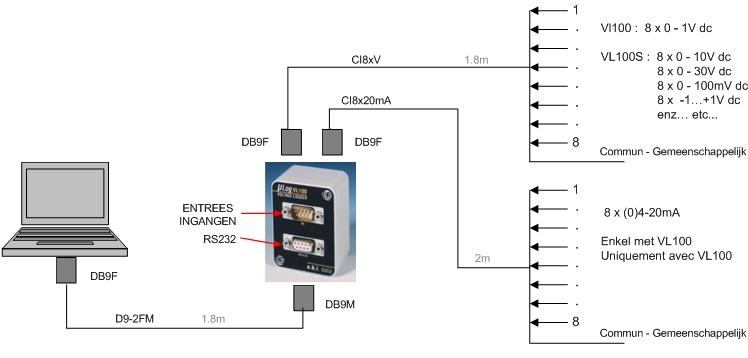

  0-1Vdc is de spanningval over de 50 Ohm
   weerstand  in de VL100 CI8x20mA kabel

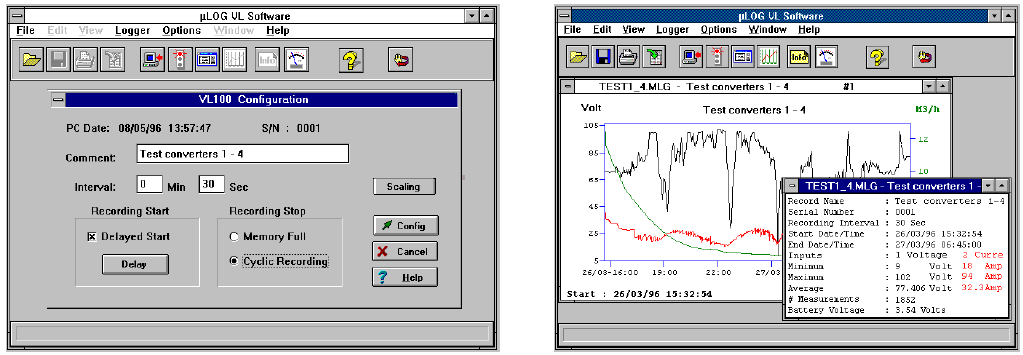

       Configuratiescherm van de VL100                            Grafiek en bijhorend Info-venster

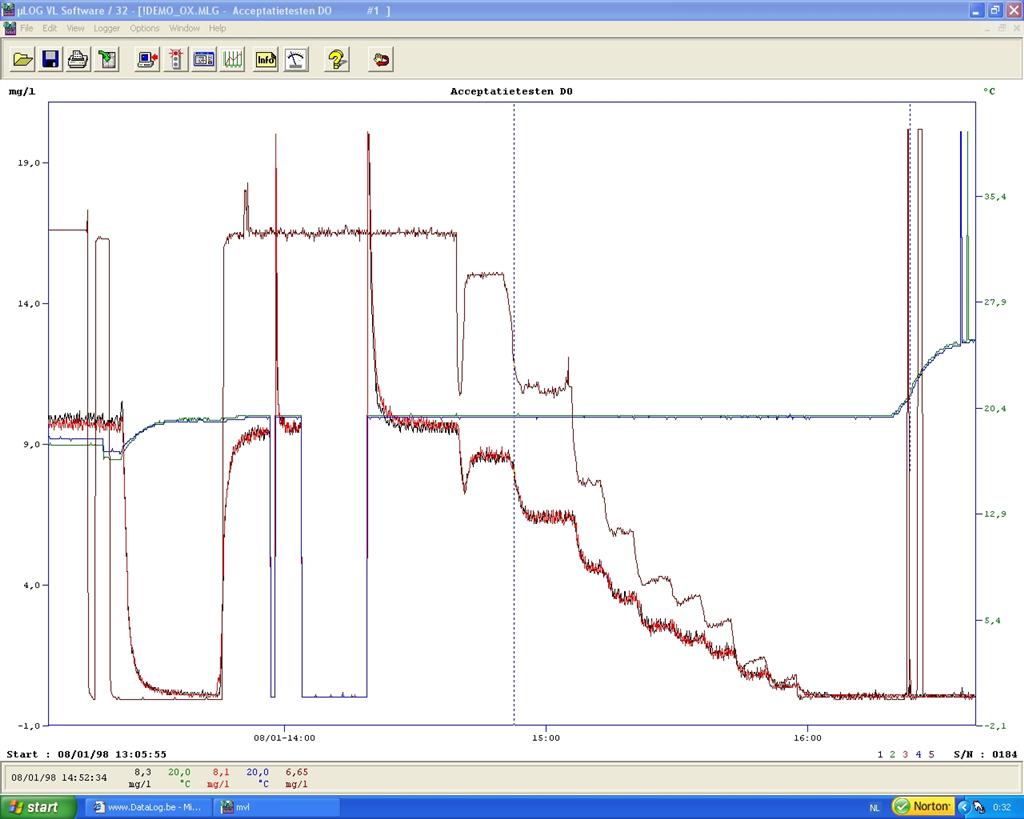

  VL100 meetresultaten : klik om te vergroten
VL100config1

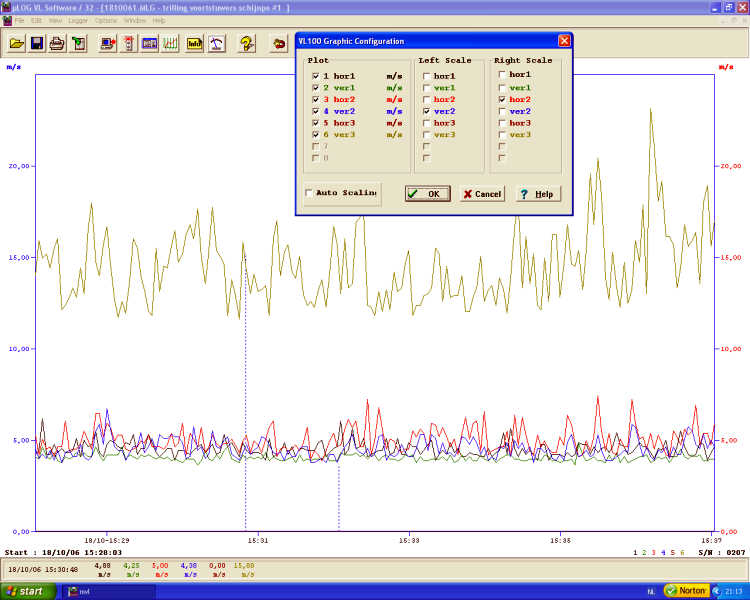

  Dubbelklikken op het scherm : Selectie van de gewenste kanalen en schalen
Leverbaar in de volgende bereiken :

VL100 :
q    8 x 0 - 1 V dc  ( standaardmodel)
q 8 x 0(4)-20mA  ( mits  CI8x20mA kabel )

VL100/S:
q    8 x 0 - 30 V dc
q    8 x 0 - 10 V dc
q 8 x 0 - 100 mV dc
q 8 x   -1...0...+1 V dc
q    Andere bereiken op aanvraag

q    15.000 metingen in standaardversie
q    60.000 mits geheugenuitbreiding  -/EXT

q    Instelbaar meetinterval van 1 sec tot 60 min
!! Opgelet : niet alle 4-20 mA sensoren zijn exact geijkt door de fabricant : bv een bereik van 3.8mA - 22mA is best mogelijk.
Verifieer voor alle zekerheid het signaal met een multi-meter op schaal 0-200mA in serie geschakeld tussen de uitgang van de sonde en de ingang van de VL100.
Een (druk)sensor in rust dient dan exact 4mA te zijn.
Ontkoppel even de multimeter en schakel over naar het bereik 0-20mA . U dient dan exact 4.0mA af te lezen.
© Copyright: DataLog.be 2007
Sonde:
pH-2/pH16
4-20mA
pH16/pH-2
4-20mA
-200/+100
4-20mA
0-1 Vdc
Instelling:
20 mA
pH 16
pH -2
+100°C
1.000 V
High
Point
16 mA
pH 11.5
pH 2.5
25°C
0.800 V
-
12 mA
pH 7
pH 7
-50°C
0.600 V
-
8 mA
pH 2.5
pH 11.5
-125°C
0.400 V
-
4 mA
pH -2
pH 16
-200°C
0.200 V
-
0 mA
pH -6.5
pH -20.5
-275°C
0.000 V
Low
Point
Signaal:
4-20mA
4-20mA
4-20mA
0-1 Vdc
Sonde:
0-10bar
0-20mA
0-10bar
4-20mA
pH 2-12
4-20mA
0-1 Vdc
Instellin
g:
20 mA
10 bar
10 bar
pH 12
1.000 V
High
Point
16 mA
8 bar
7.5 bar
pH 9.5
0.800 V
-
12 mA
6 bar
5 bar
pH 7
0.600 V
-
8 mA
4 bar
2.5 bar
pH 4.5
0.400 V
-
4 mA
2 bar
0 bar
pH 2
0.200 V
-
0 mA
0 bar
-2.5 bar
pH -0.5
0.000 V
Low
Point
Signaal:
0-20mA
4-20mA
4-20mA
0-1 Vdc
